Systemy inspekcji optycznej AOI
Budujemy systemy wizyjne, które oceniają wybrane cechy produktu na podstawie obrazu z kamery. Łączymy optykę, oświetlenie i analizę obrazu, aby wspierać kontrolę jakości bez ręcznego sprawdzania każdej sztuki.
Inspekcja PCBA: kamera, oświetlenie i analiza obrazu
Co może sprawdzać system AOI?
Inspekcja może wykrywać brak elementu, nieprawidłowe ułożenie lub odchylenie widocznej cechy od ustalonego wzorca. Zakres kontroli określamy na podstawie produktu oraz przykładów poprawnego i wadliwego wykonania.
Warunki uzyskania obrazu
Dobieramy kamerę, obiektyw i oświetlenie tak, aby kontrolowana cecha była dobrze widoczna. Projektujemy także mocowanie produktu, ponieważ zmienne położenie lub odbicia światła mogą utrudniać ocenę.
Ocena i obsługa wyniku
Oprogramowanie analizuje obraz według zdefiniowanych kryteriów i prezentuje wynik inspekcji. System może pracować jako osobne stanowisko lub stanowić część testera. Przed odbiorem sprawdzamy jego działanie na uzgodnionych próbkach.
Co warto przygotować do wyceny?
- Próbki poprawne oraz przykłady wad
- Lista cech do sprawdzenia i dopuszczalnych odchyleń
- Warunki oświetlenia, ułożenia produktu i czas cyklu
Zastosowanie w produkcji
AOI służy do oceny cech widocznych w obrazie. Jeśli trzeba również potwierdzić działanie elektroniki, kontrolę wizyjną można uzupełnić testem funkcjonalnym. Możliwość wykrycia konkretnej wady weryfikujemy na próbkach.
Powtarzalny obraz płytki i ocena widocznych cech

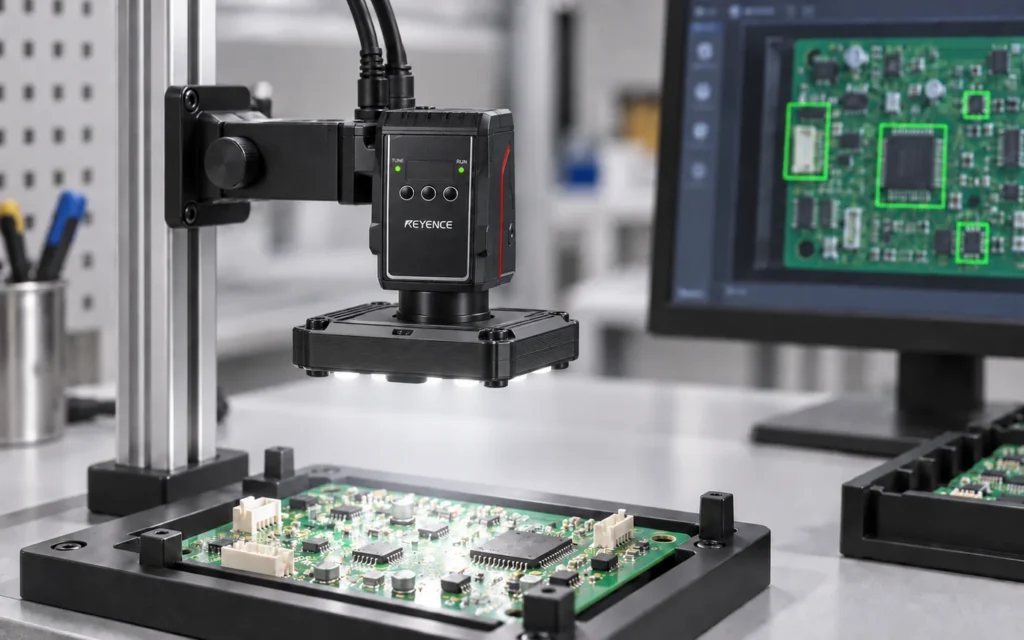

W pokazanej koncepcji obiektyw znajduje się w centralnym otworze kwadratowego oświetlacza, a kamera jest skierowana prostopadle do PCBA. Gniazdo ustalające ogranicza zmianę położenia płytki. Pole widzenia, rozdzielczość, odległość roboczą i rodzaj światła dobieramy do rozmiaru kontrolowanych cech oraz odbić od laminatu i obudów komponentów.
Kontrola obecności lub orientacji elementów może uzupełniać testy elektryczne i funkcjonalne PCBA. Mocowanie płytki projektujemy jako dedykowany przyrząd ustalający. Prześlij przykłady wad i wymaganą listę kontroli — ocenimy, które cechy można wiarygodnie sprawdzać na obrazie.
