Jigi i fixtury produkcyjne
Projektujemy i wykonujemy jigi, fixtury oraz uchwyty do operacji produkcyjnych. Ich zadaniem jest utrzymanie części we właściwym położeniu, ułatwienie pracy operatora i ograniczenie pomyłek przy montażu.
Przyrządy do ustalania i montażu części
Ustalanie położenia i mocowanie
Projektujemy gniazda, podpory i dociski, które utrzymują detal w wymaganej pozycji podczas pracy. Uwzględniamy tolerancje części oraz ochronę powierzchni, które nie mogą zostać uszkodzone.
Przyrządy do konkretnych operacji
Dostosowujemy konstrukcję do wykonywanej czynności, np. składania podzespołów, skręcania obudowy lub kontroli detalu. Operator ma mieć dostęp do narzędzi i możliwość wygodnego wyjęcia gotowego produktu.
Ograniczanie pomyłek montażowych
Kształt gniazda lub rozmieszczenie elementów ustalających może uniemożliwiać odwrotne włożenie części. Dla rodzin podobnych produktów możemy zaprojektować wymienne wkładki, aby ułatwić zmianę wariantu na stanowisku.
Co warto przygotować do wyceny?
- Model 3D lub rysunek detalu
- Opis operacji i używanych narzędzi
- Wymagania dotyczące materiałów, tolerancji i ochrony powierzchni
Zastosowanie w produkcji
Dedykowany przyrząd jest szczególnie przydatny tam, gdzie operator musi wielokrotnie ustawiać lub przytrzymywać te same części. Pomaga uporządkować sposób pracy i zachować powtarzalne położenie produktu.

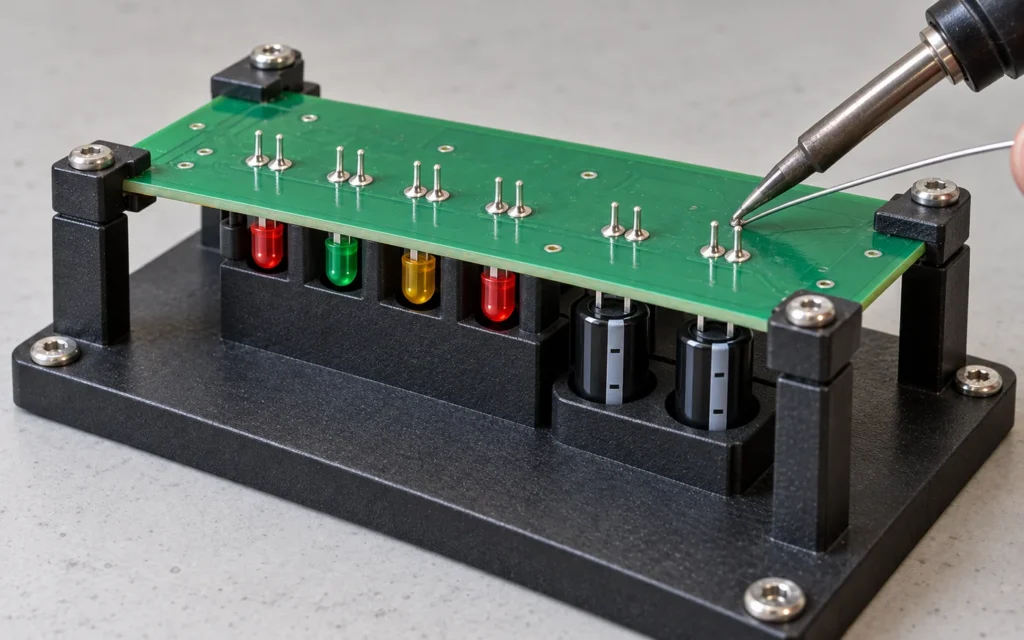

Przykład: jig do lutowania LED-ów i kondensatorów THT
Przyrząd może ustalać wysokość i położenie korpusów elementów przewlekanych względem PCB. Dopasowane gniazda podpierają LED-y lub kondensatory, a płytka jest mocowana stroną lutowniczą do góry. Operator ma dostęp do pól lutowniczych, a elementy zachowują pozycję do czasu wykonania połączeń. Wymiary wkładek dobieramy do dokumentacji elementów, wymaganej wysokości montażu i tolerancji.
Geometrię gniazd opracowujemy w ramach projektowania mechanicznego CAD. Prototyp wkładki można zweryfikować za pomocą druku 3D części technicznych; materiał i wykonanie docelowego przyrządu dobieramy również do temperatury procesu i wymagań ESD. Prześlij rysunek PCB, listę elementów i wymagane wysokości — zaproponujemy sposób ich ustalania.
