Projektowanie mechaniczne CAD
Opracowujemy modele 3D i dokumentację wykonawczą konstrukcji mechanicznych. Projektujemy części oraz zespoły z uwzględnieniem ich funkcji, sposobu wykonania, montażu i codziennej obsługi.
Projekt mechaniczny od modelu 3D do dokumentacji
Koncepcja urządzenia
Ustalamy sposób działania, gabaryty i rozmieszczenie podzespołów. Sprawdzamy, jak produkt będzie wkładany do przyrządu i jakie czynności wykona operator.
Modele części i zespołów
Tworzymy modele 3D uwzględniające połączenia między elementami, dostęp do mocowań i miejsce na podzespoły elektryczne. Konstrukcję dopasowujemy do planowanego sposobu wykonania.
Rysunki do wykonania i montażu
Przygotowujemy dokumentację obejmującą wymagane wymiary, tolerancje i informacje materiałowe. Zakres przekazywanych plików ustalamy tak, aby odpowiadał potrzebom wykonawcy i osoby składającej urządzenie.
Co warto przygotować do wyceny?
- Opis funkcji i ograniczeń gabarytowych
- Modele elementów współpracujących
- Wymagany zakres dokumentacji i formaty plików
Zastosowanie w produkcji
Usługę można zamówić jako sam projekt lub część realizacji kompletnego urządzenia. Jeżeli konstrukcja ma współpracować z elektroniką, już w modelu uwzględniamy płytki PCB, złącza i prowadzenie przewodów.
Od projektu do gotowego przyrządu

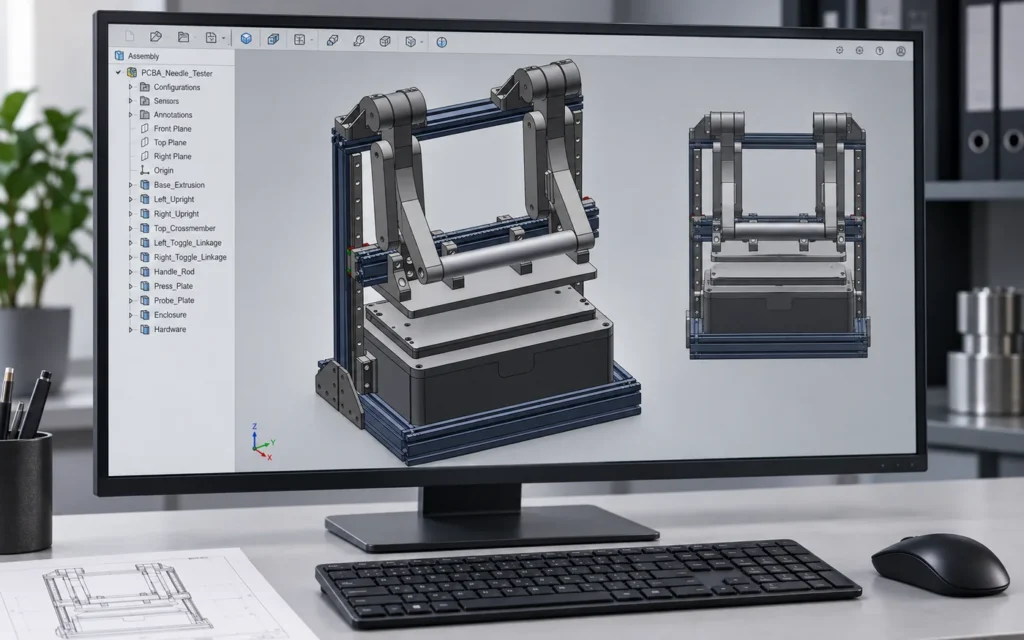

Model CAD pozwala sprawdzić rozmieszczenie prowadnic, bazowania i docisków przed wykonaniem przyrządu. Zobacz konstrukcję naszego testera igłowego PCBA. Wybrane elementy możemy zweryfikować przez druk 3D prototypu, aby ocenić spasowanie i dostęp do montażu.
